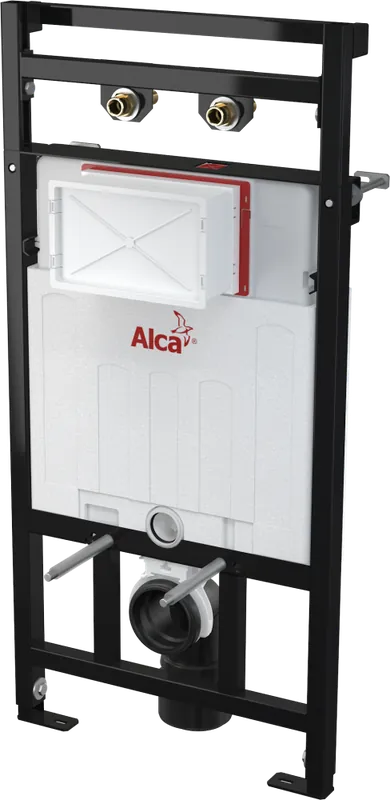

Alcaplast A108F/1100 Szerelőkeret tartállyal falikúthoz, szennycsővel DN90/110
Alkalmazás
Fali szerelvények szereléséhez
Függesztett falikúthoz 420 mm-ig állítható rögzítő csavarokkal és Ø90/110 szennyvízcsővel
Tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,6 MPa
Nagy öblítés 6 – 9 l
Kis öblítés 2,5 – 3,5 l
A nagy öblítés alapbeállítása 6 l
A kis öblítés alapbeállítása 3 l
Higiénikus tartalék 3 l
A víz térfogata a tartályban 9 l
Terhelési próba 400 kg
Jellemzők
Fali szerelvények kivezetéséhez
A beépített tartály lehetővé teszi a falikút öblítését
Függőlegesen állítható kereszttartók
Fordítható kereszttartó a fali szerelvény rögzítéséhez 65–150 mm
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A keret szerkezete lehetővé teszi a rögzítést a különálló kellően tartó gipszkartonfalhoz vagy tartófal elé
A beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Karbantartás szerszám nélkül
Vízcsatlakozás hátulról/felülről középen
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását
Állítható rögzítő lábak 0–200 mm
Állítható szerelési mélység 20–95 mm
Beépítési mélység 125 mm, szennyvízcső 160 mm
Anyaga: fém, porszórt felülettel
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Önhordó keret
1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"–3/8" sarokszeleppel
Csavar a szerkezethez 2 db
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Közcsavar G1/2"–G1/2"
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső könyök HT90/110 tömítéssel
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
