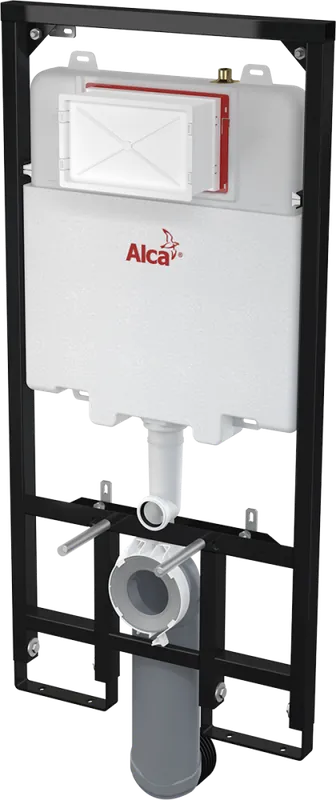

Alcaplast AM1101/1200 falsík alatti wc tartály
Alkalmazás
Függesztett WC-hez
Tartófal elé vagy gipszkarton szerkezetbe való szereléshez, szerelési mélysége mindössze 84 mm
0-100 mm-es padló vastagsághoz
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,5 MPa
A nagy öblítés alapbeállítása 6 l
A kis öblítés alapbeállítása 3 l
Higiénikus tartalék 3 l
A víz térfogata a tartályban 9 l
Terhelési próba 400 kg
Jellemzők
A szintező és a középvonal látható megjelölése
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A keret szerkezete lehetővé teszi az önálló rögzítést a kellően megerősített gipszkartonfalhoz vagy tartófal elé
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését.
Kettős öblítés, függetlenül állítható, higiéniai tartalékkal
Kompatibilis az összes Alcaplast nyomólappal kivéve a szenzoros nyomólapokat.
Karbantartás szerszám nélkül
Vízcsatlakozás hátulról / felülről középen
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást.
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását.
Állítható szerelési mélység 20mm-től – 60 mm-ig.
Szerelési mélység 84 mm
Állítható rögzítő lábak 0-100 mm
A tartószerkezet anyaga: fém porszórt felülettel
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Önhordó keret
1/2“ csatlakozó a víz bekötéséhez integrált Schell 1/2“-3/8“ sarokszeleppel
Csavar a szerkezethez 2 db
Rögzítő szett: csavar Ø8×60 – 8 db, tipli Ø12 – 8 db
Rögzítő anyag a WC csésze rögzítéséhez: menetes szár M12 – 2 db, alátét 4db, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső Slim HT90/110 PVC
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
