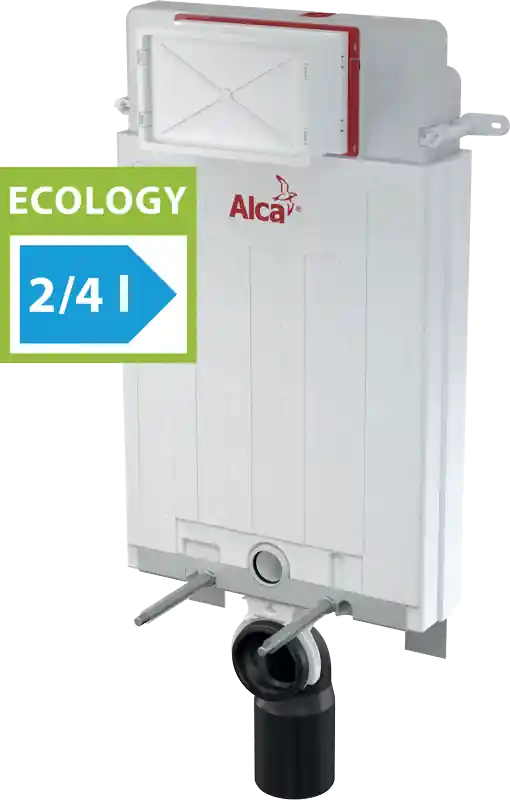

Alcaplast Alcamodul Falsík alatti szerelési rendszer ECOLOGY befalazáshoz AM100/1000E
Alkalmazás
Függesztett WC-hez 2/4l mennyiségű öblítéssel
A tartófalhoz való befalazás és körbefalazáshoz – vizes eljárás
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,5 MPa
Nagy öblítés 3,5 – 6 l
Kis öblítés: 2 – 4 l
A nagy öblítés alapbeállítása 4 l
A kis öblítés alapbeállítása 2 l
Higiénikus tartalék 2 l
A víz térfogata a tartályban 6 l
Terhelési próba 400 kg
Jellemzők
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0-93 mm távolságban
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A tartó elem biztosítja a WC magas csatlakozási merevséget a falhoz.
A tartó elem mérete és szerkezete leegyszerűsíti a rendszer beépítését.
A polisztirol szigetelésének szerkezete leegyszerűsíti a befalazást és megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését.
Kettős öblítés függetlenül állítható, higiéniai tartalékkal
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
Kompatibilis az összes Alcaplast nyomólappal.
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást.
Vízcsatlakozás hátulról / felülről középen
Karbantartás szerszám nélkül
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását.
Szerelési magasság 1062 mm
Állítható szerelési mélység 20mm-től – 95 mm-ig.
Szerelési mélység 125 mm
Szükséges az aláfalazás vagy az M90-es tartóláb használata
A tartószerkezet anyaga: horganyzott fém
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Tartóelem
1/2“ csatlakozó a víz bekötéséhez integrált Schell 1/2“-3/8“ sarokszeleppel
Csavar a szerkezethez 2 db
Rögzítő szett: csavar Ø8×60- 2 db, csavar Ø4,8×38 – 2 db, tipli Ø 12 – 2 db, tipli Ø8 – 2 db
Rögzítő anyag a bidé rögzítéséhez: menetes szár M12 – 4 db, 2 db alátét, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső HT 90/110 polietilén, PE-HD
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
Teleszkópos szerelőkonzolok 2 db
