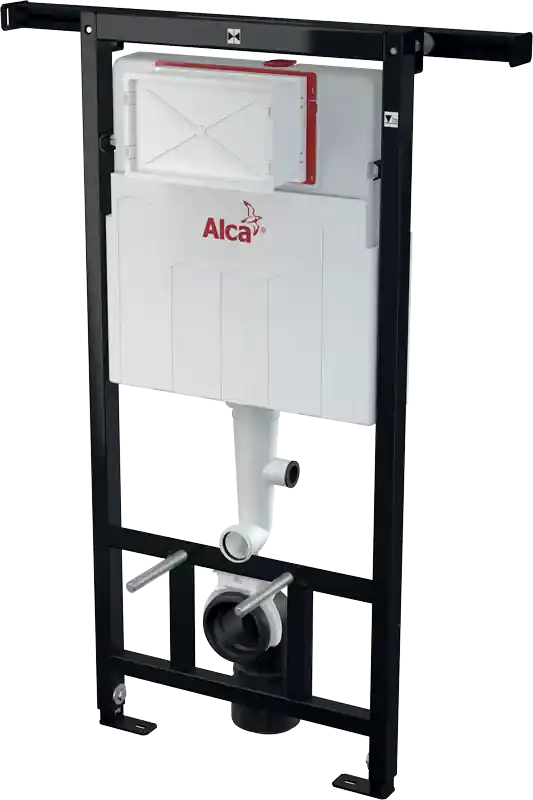

Alcaplast AM102/1120V falsík alatti wc tartály szellőző előkészítéssel (panellakások fürdőszobáinak átépítéséhez)
Alkalmazás
Függesztett WC-hez
A panellakások fürdőszobáinak átépítéséhez
Szereléshez két fal közé
A faépületekbe való szereléshez
Szellőztető rendszerhez való csatlakozáshoz
0-200 mm-es padló vastagsághoz
Függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
Műszaki adatok
Vízcsatlakozás hátulról vagy felülről a szerelési nyílásokon keresztül G1/2 "
Víznyomás terjedelem 0,05 – 0,8 MPa
Javasolt víznyomás terjedelem 0,3 – 0,5 MPa
Nagy öblítés 6 – 9 l
Kis öblítés: 2,5 – 3,5 l
A nagy öblítés alapbeállítása 6 l
A kis öblítés alapbeállítása 3 l
Higiénikus tartalék 3 l
A víz térfogata a tartályban 9 l
Terhelési próba 400 kg
Jellemzők
Szagelszívás közvetlenül a WC csészéből
A ventilátorra való csatlakozás lehetősége (nem része a csomagolásnak)
Az ajánlott ventilátort, melynek áramlási sebessége 30 m3/ h, 60 Pa nyomással, visszacsapó szeleppel, a talajtól min. 1,2 m magasságban kell elhelyezni.
Állítható toló horgonyláb fékkel, 0-200 mm fesztávolságban
A szintező és a középvonal látható megjelölése
A szennyvízcső tartójának mechanizmusa nyolc pozícióban állítható 0-93 mm távolságban
Sarokszelep lehetséges csatlakozása Mepla csőrendszerhez
A terhelést az oldalsó falakba viszi át, az állítható fesztávolság 830-1200 mm .
A beépített rendszert gipszkartonnal befedik és nincs szükség további megerősítésre vagy horgony elemekre.
A polisztirol szigetelésének szerkezete megakadályozza a páralecsapódás képződését a tartály felületén és tompítja a tartály rezgését.
Előkészítés a bidés WC ülőke és a kézi bidé zuhany DG1/2‘ tartójának csatlakozásához
Kettős öblítés, függetlenül állítható, higiéniai tartalékkal
Alkalmas a távolabbról való vagy érzékelős öblítés beszereléséhez
Kompatibilis az összes Alcaplast nyomólappal.
A tartály egy darabból készül, így biztosítva a 100%-os vízzárást.
Vízcsatlakozás hátulról / felülről középen
Karbantartás szerszám nélkül
A szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását.
Állítható szerelési mélység 20mm-től – 95 mm-ig.
Szerelési mélység 125 mm
A tartószerkezet anyaga: fém porszórt felülettel
Csomag tartalma
Tartály töltő és leeresztő szeleppel
Önhordó keret állítható távtartóelemmel két fal közötti rögzítéshez 830-1200 mm-ig.
1/2“ csatlakozó a víz bekötéséhez integrált Schell 1/2“-3/8“ sarokszeleppel
Rögzítő szett: csavar Ø8×60 – 4 db, tipli Ø12 – 4 db
Csavar a szerkezethez 2 db
Rögzítő anyag a WC csésze rögzítéséhez: menetes szár M12 – 2 db, alátét 4db, fedő 2 db, anya 2 db, menetvédő kupak 2 db
Szennyvízcső HT90 / 110 polietilén, PE-HD
Befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
Szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
Szerelő nyílás fedél,a szerelő nyílás takarására beépítéskor
A szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
HT könyök szellőztető rendszerhez való csatlakozáshoz
Dugó a szellőztető nyílás lezárásához ha nem használják
